IObit简介
IObit 硬件简介
作者:CCFIVE
修订时间:20180504


1.IObit硬件介绍:

1.电源指示灯
Microbit上供电,指示灯亮红色,没供电不亮灯


2.P0蜂鸣器跳帽
跳帽IObit默认是插上的,在Makecode中使用音乐分栏积木即可进行编程,发出声音,平时上电是不会有声音的


3.3Pin IO口引出
已经将Microbit中所有引脚引出,没有任何保留(PS:Microbit上没有P17与P18,并不是IObit没有引出),19和20口不要用做IO使用,CC喵亲测是没有反应的,Makecode软件中写了可以,但是实际是不行的
IO口推荐使用除(如3、4、5、6、7、8、9、10、11这些IO口与Microbit复用了,不能直接用,需要设置才行)以外的IO口


4.40P Microbit卧式插座
体积紧凑型插座


5.板子安装孔与固定孔
最外侧两个孔直径大概4.8MM,兼容乐高摩擦销,间距48mm
最内侧两个孔直径大概3.1MM,可用普通M3螺丝拧紧,间距大概32mm


6.板子背后有丝印
详解解释了每个IO口复用了一些功能



2.IObit编程使用:
如果你Microbit还没入入门,先入门Microbit,这个是操作前提。小喵科技已经为你准备好贴心的Microbit手把手入门视频教程

1.P0蜂鸣器
在Makecode中直接使用音乐积木块即可

2.P0引脚使用
如使用P0记得拔掉跳线帽(可以将跳线帽插一边,防止丢了)

3.IO口释放
LED启用(false),这个是用来禁用显示屏,释放IO
这里写了两个示例:
模拟读写:

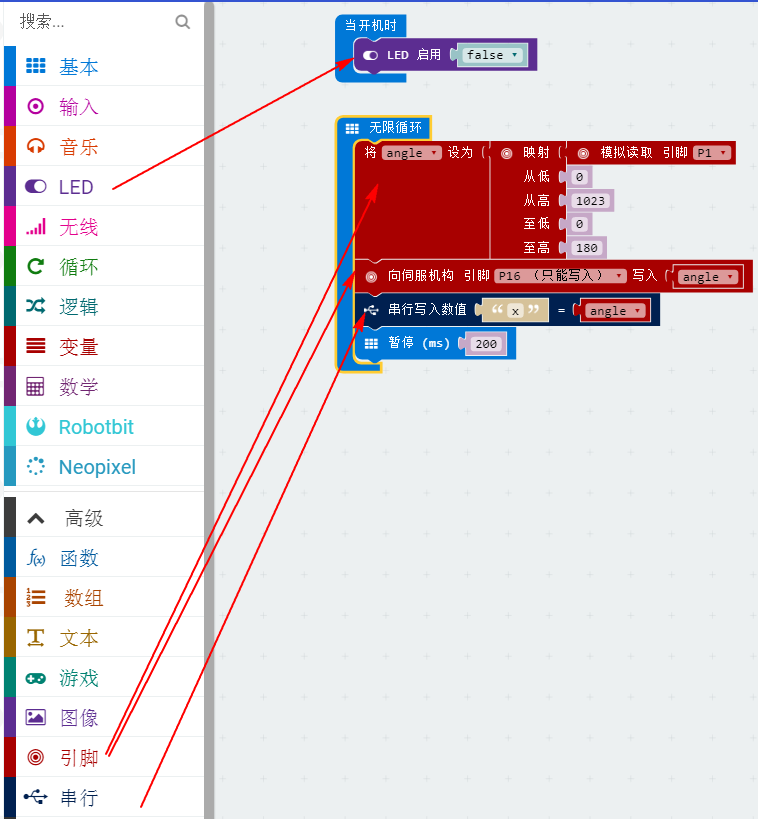

P1接了一个旋钮电位器(你也可以接任意的模拟传感器)
P16接了一个9g舵机(注意舵机接线)
实验现象:
拧动P1的电位器,P16的舵机会对应转动角度
数字读写:
P9接了按键模块(测试数字读)
P3、P4、P6分别都接了LED灯(测试数字写)
实验现象:
按键P9的按键模块(或者Microbit上的A键B键),可以看到P3、P4、P6的灯分别切换亮

4.如何使用5V电子模块
标号1为5V电子模块
标号2为5V电源(或者任意板子上的5V电源)
只需要共地即可,注意灯泡那根黑色线

3.IObit使用注意事项
  • IObit的IO口驱动能力很弱,IO口电流不足200ma,请勿接大电流器件(例如大舵机MG995、直流电机),否则会烧坏Microbit,使用前必须完全了解清楚你所使用的器件电流情况。
  • IObit只能驱动1路9g小舵机,2路以上会发抖(电流不够),如果你想驱动多路9g舵机,请选择Robotbit,自带驱动芯片,驱动能力足 Robotbit购买地址
  • 如果把P0作为普通IO口使用必须拔掉跳线帽,否则蜂鸣器会响或者IO读取数值不正常
  • 供电建议从Microbit的usb口进行供电,或者Microbit上的3V电机座接口。IObit上的3.3V与GND最高只能外部接3.3V电源
  • 使用与Microbit点阵的引脚(如3、4、5、6、7、8、9、10、11),记得在软件上把点阵屏禁用掉,否则会有点阵屏乱亮的现象
  • IObit供电上不能使用3.7V锂电池包,插上去一定会把Microbit烧坏
  • 禁止放在金属制品上使用,以免短路
