[基础教程] 小圆车循序渐进入门教程15——玩转萌熊MP3模块

[复制链接]

186

主题

460

帖子

1924

积分

管理员

Rank: 9Rank: 9Rank: 9

积分
1924
发表于 2017-12-13 14:51:28 | 显示全部楼层 |阅读模式
萌熊MP3模块硬件示意图



萌熊MP3模块积木

这个积木块就是控制萌熊MP3模块播放
萌熊MP3模块积木详解
把积木块拖到积木块编程区中,可以控制萌熊MP3模块播放
萌熊MP3模块默认音量是最大,音量不建议大家去更改了。

记得打开小车的开关电源

在线模式测试

点积木块(保证小车已经恢复出厂固件!恢复出厂固件!)
可以听到
萌熊MP3模块
播放的歌曲
在线模式:
    软件是必须打开,只要关闭了这个程序就是失效了。在线模式一般是用来调试的,可以快速看到编程的结果。即点就可以即运行。
离线模式:
    当程序调试好了,这个时候就可以下载在电路板的芯片上,即使关闭电脑了,程序还是可以运行的。

大概测试了这个积木块的功能后,我们可以写控制猫头超声波RGB的程序了

编写萌熊MP3模块播放歌曲
转译并下载程序
根据上图操作,把积木块拖出来,组成一个完整的程序。
(或者直接打开我提供的程序)

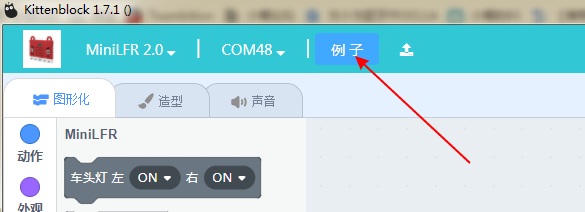

Kittenblock新版软件,已经把程序都集成进去了,只需要点开“例子”就可以找到相关的示例


绿色旗子积木块是必须的!

下载中
下载完成(这里用其他程序的图片,不要介意)



按键控制萌熊MP3模块播放与停止
如果下载不成功,请检查:
板子类型是否选对?
是否连上COM口?
USB线是否连接好?
程序是否正确?

如果以上都不能解决问题,请联系小喵科技,热诚为你服务

如何拷贝歌曲到萌熊MP3模块中

1.USB数据线插上MP3模块

2.打开萌熊MP3模块的U盘模式

3.打开BY8301语音更新工具

4.加载语言——浏览——选择要加入的歌曲

5.更新语言——更新

6.拔下萌熊MP3模块,插到小车上
