    这是我第一次写教程,不当之处请大家多多包涵。
    准备器材:
    micro:bit          x      2
    robot:bit           x      1
micro:bit硅胶套    x      1           TT电机              x      2
    风力仿生兽        x      1
    3D打印支架      x      1
    TT电机转接件   x      2
microbit电池盒    x      1

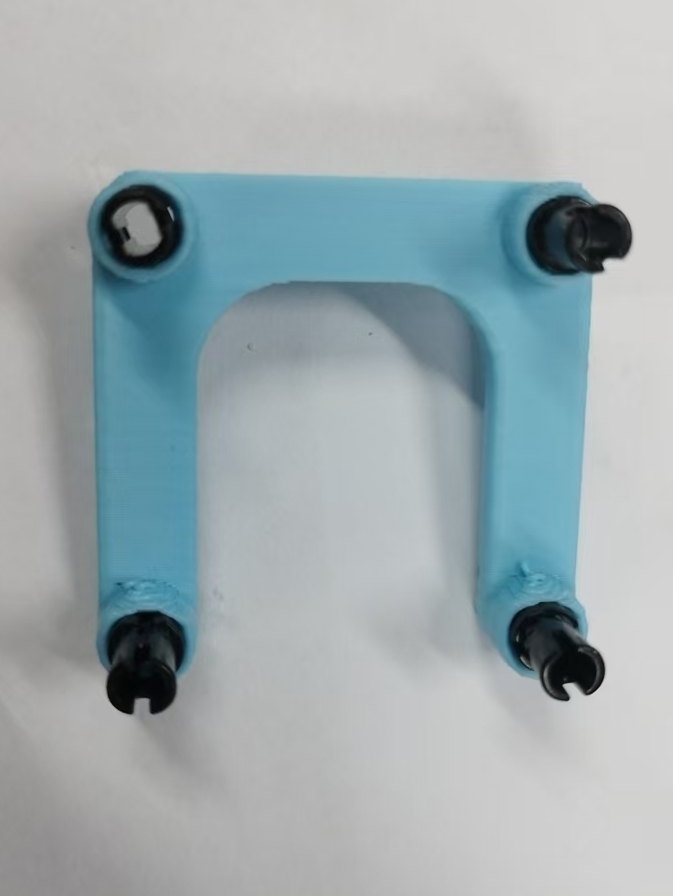

    1、设计打印支架和TT电机转接件。
    由于本人的3d打印机不是很好,模型打印精度不高,所以有些地方打印出来后可能紧密度不高。



    2、脚部组装。
    由于设计能力有限,脚部零件是在淘宝上购买的,在淘宝上搜“仿生兽”即可,按上面的说明书组装好,分成左右两部分。





    3、组装
    将TT电机用热熔胶固定在支架内侧两边。注意TT电机的安装高度,事先可与脚部零件比划一下,确定大致的位置。,由于我在设计支架时没考虑到这个,所以只能在下面调整了。






    如果位置有偏差,可以用电钻等把支架上红色圈中的孔弄得大些,以便微调。

    可以用热熔胶在红色圈处固定住,以防止在走动过程中移动或脱落。

    用4个乐高插销把ROBOT:BIT安装在支架上。

    把两个TT电机与ROBOT:BIT相连,分别接在两边的A+和A-上,这样,组装部分就完成了。

    4、程序部分
    功能要求:遥控端向前倾斜,多脚怪就向前走;向后倾斜,多脚怪就后退;向左倾斜,就左转;向右倾斜,就右转;水平位置,多脚怪就会停下来。

     遥控部分程序:

    多脚怪主控部分程序:


    3D模型下载:    TT电机转接件.rar (9.27 KB, 下载次数: 27)
